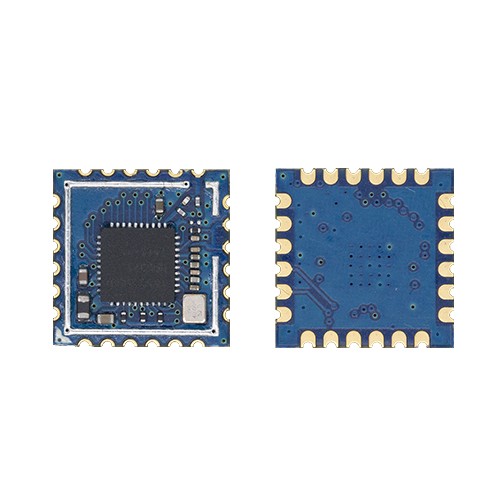

RC5336S是智汉物联开发的一款高度集成的2.4GHz WiFi6、BLE 和 SLE 的 Combo 模组，集成 IEEE 802.11b/g/n/ax 基带和 RF 电路；支持 HT 20MHz/40MHz、HE 20MHz 标准带宽，提供最大 150Mbit/s 物理层速率。

模组 Wi-Fi 基带支持正交频分多址（OFDMA）技术，正交频分复用（OFDM）技术，并向下兼容直接序列扩频（DSSS）和补码键控（CCK）技术，支持 IEEE 802.11b/g/n 协议的各种数据速率，支持 IEEE 802.11ax 协议的 MCS0~MCS9 速率。模组支持 BLE 1MHz/2MHz 频宽，支持 BLE 4.0/4.1/4.2/5.0/5.1/5.2 协议，支持 BLE Mesh 和 BLE网关功能，最大空口支持 SLE 1MHz/2MHz/4MHz 频宽，支持 SLE1.0 协议，最大空口速率 4Mbit/s。

模组 SOC 片上高性能 32bit 微处理器、硬件安全引擎以及丰富的外设接口，外设接口包括SPI、 QSPI、UART、I2C、PWM、GPIO 和多路 ADC；RC5336S 模组提供了一种将用户的物理设备连接到 Wi-Fi、 BLE 蓝牙直连、SLE 星闪无线网络并提供 UART 串口等处理数据的解决方案，通过此模组，传统的低端串口设备或 MCU 控制的设备均可以很方便的接入 Wi-Fi、BLE、SLE 无线网络，从而实现物联网络控制与管理。采用业内低功耗嵌入式结构，并针对智能家具，智能电网，手持设备，个人医疗，工业控制等这些低流量低频率的数据传输领域的应用，做了专业的优化。

1.1. 模块特点

² 支持 2.4G Wi-Fi6 802.11b/g/n/ax、BLE 5.4、SLE1.0 无线标准

² 支持 Wi-Fi6 多连接、低功耗、低时延、广覆盖特性

² 支持 TRNG、AES256、HASH、WPA/WPA2/WPA3 安全协议

² 支持 Wi-Fi/BLE 转 UART 数据通讯

² 支持 Wi-Fi STA/AP/AP+STA 工作模式

² 支持蓝牙方式 SmartBLELink 配网

² 支持 Wi-Fi SoftAP 方式 SmartAPLink 配网

² 支持无线和远程升级固件，提供无线批量配置工具

² 可提供 SDK 开发包，支持二次开发

² 3.3V 单电源供电

² 尺寸：RC5336S：12mm x 12mm x 1.8mm封装

1.2. 应用领域

n  智能家电

n  3C数码产品

n  工业控制

n  远程设备监控

n  物联网应用

1.3. 模组参数

Table1. RC5336S 模组技术参数

1.4. 功能描述

1.5.1. Wi-Fi

n 1×1 2.4GHz频段（ch1～ch13）

n PHY支持IEEE 802.11b/g/n/ax

n MAC支持IEEE 802.11d/e/i/k/v/r/w

n 支持802.11n 20MHz/40MHz频宽，支持802.11ax 20MHz频宽

n 支持 IEEE 802.11ax 协议的 MCS0~MCS9 速率，提供最大 150Mbps 物理层速率

n 内置PA和LNA，集成TX/RX Switch、Balun等

n 支持STA和AP形态，作为AP时最大支持6个STA接入

n 支持A-MPDU、A-MSDU

n 支持Block-ACK

n 支持QoS，满足不同业务服务质量需求

n 支持WPA/WPA2/WPA3 personal、WPS2.0、WAPI

n 支持RF自校准方案

n 支持STBC和LDPC

1.5.2. 蓝牙

n 低功耗蓝牙BLE 5.4版本

n 兼容BLE 4.0/4.1/4.2/5.0/5.1/5.2

n 支持125Kbit/s、500Kbit/s、1Mbit/s、2Mbit/s速率

n 支持BLE Mesh，支持BLE网关

n 支持多路广播

n 支持AOA发

n 支持高功率20dBm

1.5.3. 星闪

n 星闪低功耗接入技术Sparklink Low Energy（SLE）

n 支持SLE 1.0

n 支持SLE 1MHz/2MHz/4MHz，最大空口速率12Mbit/s。

n 支持Polar信道编码。

1.5.4. CPU 子系统

n 高性能32bit微处理器，最大工作频率240MHz。

n 内嵌SRAM 606KB、ROM 304KB。

n 内嵌4MB Flash。

2.3. 模块管脚描述
