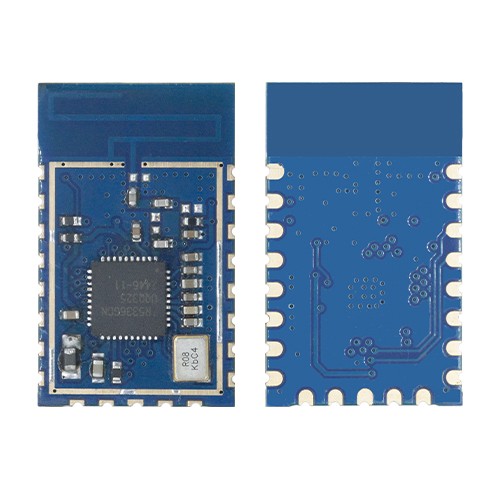

RC5336A是一款高度集成的2.4GHz WiFi6、BLE 和 SLE 的 Combo 模组，集成 IEEE 802.11b/g/n/ax 基带和 RF 电路，RF 电路包括功率放大器 PA、低噪声放大器 LNA、RF balun、天线开关以及电源管理等模组；支持 HT 20MHz/40MHz、HE 20MHz 标准带宽，提供最大 150Mbit/s 物理层速率。
模组 Wi-Fi 基带支持正交频分多址（OFDMA）技术，正交频分复用（OFDM）技术，并向下兼容直接序列扩频（DSSS）和补码键控（CCK）技术，支持 IEEE 802.11b/g/n 协议的各种数据速率，支持 IEEE 802.11ax 协议的 MCS0~MCS9 速率。模组支持 BLE 1MHz/2MHz 频宽，支持 BLE 4.0/4.1/4.2/5.0/5.1/5.2 协议，支持 BLE Mesh 和 BLE网关功能，最大空口支持 SLE 1MHz/2MHz/4MHz 频宽，支持 SLE1.0 协议，最大空口速率 4Mbit/s。
模组 SOC 片上高性能 32bit 微处理器、硬件安全引擎以及丰富的外设接口，外设接口包括SPI、 QSPI、UART、I2C、PWM、GPIO 和多路 ADC；RC5336A 模组提供了一种将用户的物理设备连接到 Wi-Fi、 BLE 蓝牙直连、SLE 星闪无线网络并提供 UART 串口等处理数据的解决方案，通过此模组，传统的低端串口设备或 MCU 控制的设备均可以很方便的接入 Wi-Fi、BLE、SLE 无线网络，从而实现物联网络控制与管理。采用业内低功耗嵌入式结构，并针对智能家具，智能电网，手持设备，个人医疗，工业控制等这些低流量低频率的数据传输领域的应用，做了专业的优化。
RC5336A 模组内置 PCB 天线，易于集成客户的产品的硬件 PCB 单板电路上。
支持 2.4G Wi-Fi6 802.11b/g/n/ax、BLE 5.4、SLE1.0 无线标准
支持 Wi-Fi6 多连接、低功耗、低时延、广覆盖特性
支持 TRNG、AES256、HASH、WPA/WPA2/WPA3 安全协议
支持 Wi-Fi/BLE 转 UART 数据通讯
支持 Wi-Fi STA/AP/AP+STA 工作模式
支持蓝牙方式 SmartBLELink 配网
支持 Wi-Fi SoftAP 方式 SmartAPLink 配网
支持无线和远程升级固件，提供无线批量配置工具
可提供 SDK 开发包，支持二次开发
支持不同类型的天线选项
RC5336A：内置PCB天线、外置1 代 IPEX接口或外置天线焊盘
3.3V 单电源供电
尺寸：RC5336A：22.5±0.3mm x 13.5±0.3mm x 3±0.2mm， SMT21 封装
智能照明
智能插座
工业控制
远程设备监控
物联网应用
分类 | 参数 | 取值 |
Wi-Fi 参数 | 无线标准 | 802.11 b/g/n/ax |
频率范围 | 2.412GHz-2.472GHz（CH1~CH13） | |
发射功率 | 802.11b: +17dBm ± 1.5dBm (@11Mbps) | |
802.11g: +16dBm ± 1.5dBm (@54Mbps) | ||
802.11n: +15dBm ± 1.5dBm (@HT20, MCS7) | ||
802.11n: +15dBm ± 1.5dBm (@HT40, MCS7) | ||
802.11ax: +14dBm ± 1.5dBm (@HT20, MCS7) | ||
接收灵敏度 | 802.11b: -99dBm (@1Mbps) | |
802.11b: -96dBm (@2Mbps) | ||
802.11b: -94.1dBm (@5.5Mbps) | ||
802.11b: -87dBm (@11Mbps) | ||
802.11g: -96.5dBm (@6Mbps) | ||
802.11g: -94.5dBm (@9Mbps) | ||
802.11g: -93.4dBm (@12Mbps) | ||
802.11g: -91dBm (@18Mbps) | ||
802.11g: -87.8dBm (@24Mbps) | ||
802.11g: -84.2dBm (@36Mbps) | ||
802.11g: -79.8dBm (@48Mbps) | ||
802.11g: -78.1dBm (@54Mbps) | ||
802.11n: -96.1dBm (@HT20 MCS0) | ||
802.11n: -92.7dBm (@HT20 MCS1) | ||
802.11n: -90.4dBm (@HT20 MCS2) | ||
802.11n: -87.4dBm (@HT20 MCS3) | ||
802.11n: -83.8dBm (@HT20 MCS4) | ||
802.11n: -79.3dBm (@HT20 MCS5) | ||
802.11n: -77.7dBm (@HT20 MCS6) | ||
802.11n: -76.2dBm (@HT20 MCS7) | ||
802.11n: -73 dBm (@HT40 MCS7) | ||
802.11ax: -77 dBm (@HT20 MCS7) | ||
BLE 参数 | 无线标准 | BLE5.4 |
频率范围 | 2.402GHz-2.480GHz | |
发射功率 | Max 20dBm | |
接收灵敏度 | -97.7 dBm@1Mbps -94.7 dBm@2Mbps | |
SLE 参数 | 无线标准 | SLE1.0 |
频率范围 | 2.402GHz-2.480GHz | |
发射功率 | GFSK：20dBm QPSK(最大 4M BW)：14dBm 8PSK(最大 2M BW)：14dBm | |
接收灵敏度 | -96.7 dBm@1Mbps GFSK -93.7 dBm@2Mbps GFSK -90.7 dBm@4Mbps GFSK -99.7 dBm@1Mbps QPSK -96.7 dBm@2Mbps QPSK -93.7 dBm@4Mbps QPSK -94.7 dBm@1Mbps 8PSK -91.7 dBm@2Mbps 8PSK | |
硬件参数 |
天线 | RC336A： 内置：PCB 天线 外置：1 代 IPEX 接口或焊盘引出 |
数据接口 | UART | |
GPIO，SPI，PWM，ADC，I2C | ||
GPIO 驱动能力 | 拉电流：3mA（VCC-0.3V） 灌电流：3mA（GND+0.3V） | |
工作电压 | 3~3.6V | |
工作电流 | Peak (1ms for every 100ms): <350mA Average (STA): 70mA Average (AP): 70mA | |
工作温度 | -40℃- 85℃ | |
存储温度 | -40℃- 125℃ | |
湿度 | <85% | |
湿气等级(MSL) | Level 3 | |
尺寸 | RC336A: 22.5±0.3mm x 13.5±0.3mm x 3±0.2mm | |
软件参数 | 无线网络类型 | STA/AP/APSTA |
安全机制 | WEP/WPA-PSK/WPA2-PSK/WPA3-SAE | |
加密类型 | WEP64/WEP128/TKIP/AES | |
升级固件 | 本地无线远程升级 | |
定制开发 | 提供 SDK 供客户二次开发 | |
网络协议 | IPv4， TCP/UDP/HTTP/TLS 1.2 | |
用户配置 | AT+指令集， Web 页面 SmartBLELink BLE 配网 SmartAPLink AP 配网 |
Wi-Fi 功能特性
1×1 2.4GHz频段（ch1～ch13）。
PHY支持IEEE 802.11b/g/n/ax。
MAC支持IEEE 802.11d/e/i/k/v/r/w。
支持802.11n 20MHz/40MHz频宽，支持802.11ax 20MHz频宽。
支持最大速率：150Mbit/s@HT40 MCS7，114.7Mbit/s@HE20 MCS9。
内置PA和LNA，集成TX/RX Switch、Balun等。
支持STA和AP形态，作为AP时最大支持6个STA接入。
支持A-MPDU、A-MSDU。
支持Block-ACK。
支持QoS，满足不同业务服务质量需求。
支持WPA/WPA2/WPA3 personal、WPS2.0、WAPI。
支持RF自校准方案。
支持STBC和LDPC。
低功耗蓝牙Bluetooth Low Energy（BLE）。
支持BLE 4.0/4.1/4.2/5.0/5.1/5.2。
支持125Kbit/s、500Kbit/s、1Mbit/s、2Mbit/s速率。
支持多路广播。
支持AOA发。
支持Class 1。
支持高功率20dBm。
支持BLE Mesh，支持BLE网关。
星闪低功耗接入技术Sparklink Low Energy（SLE）。
支持SLE 1.0。
支持SLE 1MHz/2MHz/4MHz，最大空口速率4Mbit/s。
支持Polar信道编码。
CPU 子系统
高性能32bit微处理器，最大工作频率240MHz。
内嵌SRAM 606KB、ROM 304KB。
内嵌4MB Flash。

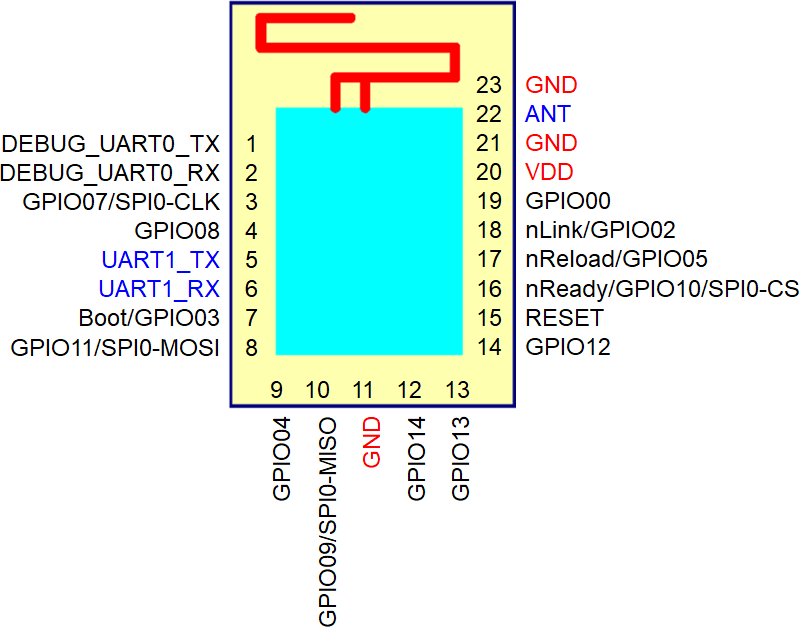

RC5336A 管脚定义
RC336A 管脚功能定义
管脚 | 描述 | 网络名 | 信号类型 | 说明 |
1 | DEBUG_UART0_TX | O | 3.3V TTL 调试串口输出内部 2.2K 上拉电阻 不用请悬空 | |
2 | DEBUG_UART0_RX | I | 3.3V TTL 调试串口输入不用请悬空 | |
3 | UART1_RTS | GPIO07 | O | 使能流控之后用作 RTS 功能不用请悬空 |
4 | UART1_CTS | GPIO08 | I | 使能流控之后用作 CTS 功能不用请悬空 |
5 | UART1_TX | UART1_TX | O | 3.3V TTL 通讯串口 1 输出内部 2.2K 上拉电阻 |
6 | UART1_RX | UART1_RX | I | 3.3V TTL 通信串口 1 输入 |
7 | Boot | GPIO03 | IPD | 默认下拉，启动选择： 低电平：从片上 Flash 启动程序 高电平：从外部串口启动程序，空片时候烧录程序用。 此引脚仅智汉生产时烧录程序使用，用 户保持悬空即可 |
8 | GPIO11 | IO | 不用请悬空 | |
9 | GPIO04 | IO | 不用请悬空 | |
10 | GPIO09 | IO | 不用请悬空 | |
12 | GPIO14 | IO | 不用请悬空 | |
13 | GPIO13 | IO | 不用请悬空 | |
14 | GPIO12 | IO | 不用请悬空 | |
15 | 模组复位 | RESET | I，PU | 低有效硬件复位输入脚，内部有复位电路，外部无需加上拉电阻 |
16 | 模组启动指示 | nReady | O | “0” – 完成启动; “1” – 启动失败 GPIO10，不用请悬空; |
17 | 恢复出厂配置 | nReload | IPU | 功能详见<说明> GPIO5，不用请悬空 |
18 | Wi-Fi 状态指示 | nLink | O | “0”- Wi-F STA 连接到路由器或者 AP 模式下有其他设备接入 “1”- 无 WIFI 连接 其他功能详见<说明> GPIO2，不用请悬空; |
19 | GPIO00 | IO | 不用请悬空 | |
20 | +3.3V 电源 | VDD | Power | |
11,21 | Ground | GND | Power | 建议个 GND 引脚都连，增大地面积 |
22 | ANT | Signal | 仅-0 和-2 外置天线的型号这两个引脚。天线焊盘引出，详见下文说明 | |
23 | Ground | GND | Power |
