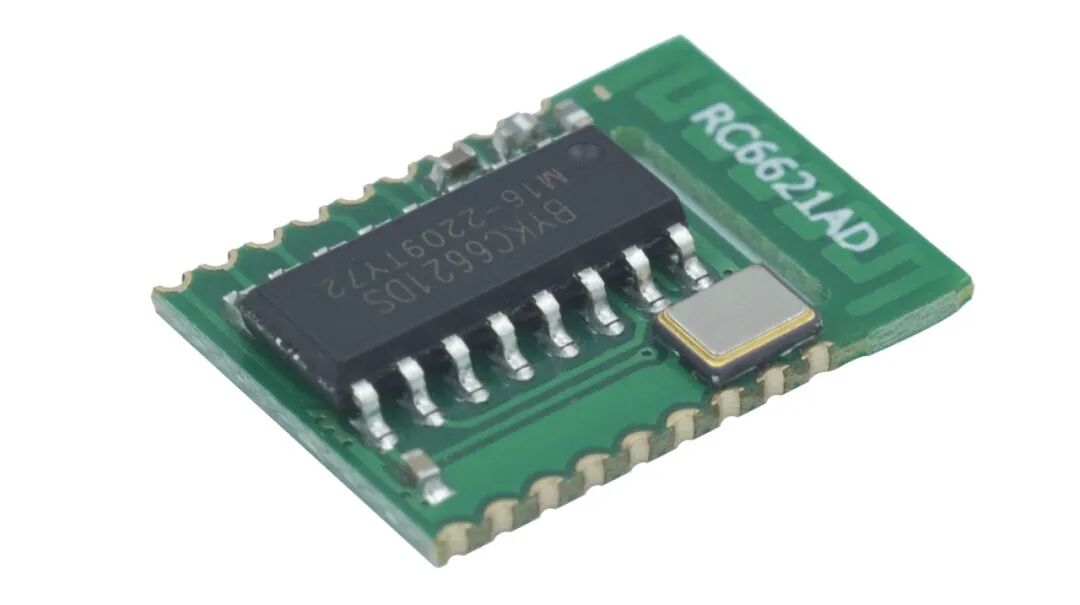

RC6621AD

芯片方案:HS6621AD

蓝牙协议:BLE 5.0

通讯距离:1-50 M

发射功率:+5dBm

接收灵敏度:-93dBm

尺寸规格:15*11*2mm

产品简介:单从蓝牙高速透传

产品简介:

概述特点

智汉科技研发并推出了一款历史以来性价比最高的低功耗蓝牙模块RC6621AD。RC6621AD是一款蓝牙串口通信从机模块,虽说它性价比高,但是质量和性能绝对良心,它采用了国内厂商OnMicro昂瑞微的蓝牙SoC芯片,功耗低,信号稳定。它能通过UART(串口)操作实现模块与手机(或其它主设备)之间数据传输,避免繁琐的线缆连接,能直接替代串口线。


主要特点

◇ 使用简单,无需任何蓝牙协议栈应用经验;

◇ 用户接使用通用串口设计,全双工双向通讯默认波特率115200

◇ 获取MAC地址,支持 AT 指令修改 MAC 地址要重新复位后生效);

◇ 支持AT指令调整蓝牙广播间隔(要重新复位后生效);

◇ 支持AT指令修改模块名,详情请查看AT指令表

◇ 可通过APP发送AT指令;

◇ 最大支持7.35KBytes/s稳定传输(建议最大单包数据125bytes,包间隔大于80ms);

◇ 极低工作功耗,模块实测功耗如下:

事件

平均电流

测试条件/备注

模块睡眠功耗

2.8 μA


广播

217.96 μA

广播周期 200 ms

广播

91.95 μA

广播周期 500 ms

广播

46.48 μA

广播周期 1000 ms

广播

24.82 μA

广播周期 2000 ms

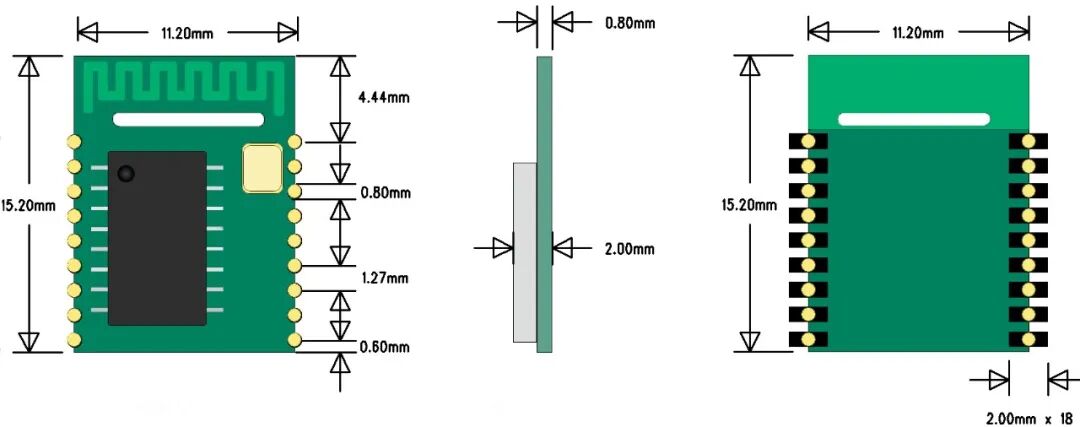

封装尺寸

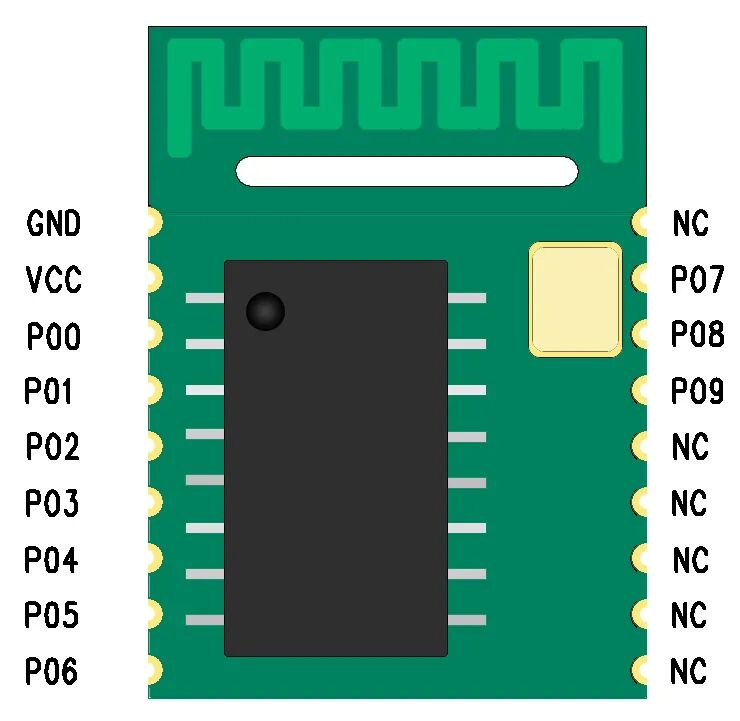

引脚说明


模块

脚位

序号

模块

脚位

功能

模块

脚位

名称

输入/

输出

说明

Pin1

GND

GND

模块地 GND

Pin2

VCC

VCC

模块电源 1.6 - 3.6V

Pin3

GPIO

P00

I/O

Pin4

GPIO

P01

I/O

Pin5

GPIO

P02

I/O

广播指IO,低电平广播中

Pin6

GPIO

P03

I/O

连接指示IO,低电平已连接

Pin7

BOOT

P04

I/O

使用Uart下载时,BOOT接GND。

Pin8

GPIO

P05

I/O

Pin9

GPIO

P06

I/O

Pin10

GPIO

P07

I/O

模块串口RX

Pin11

GPIO

P08

I/O

模块串口TX

Pin12

GPIO

P09

I/O

接口类型:UART蓝牙版本:其他天线类型:板载
颜色分类:样品价,正常价适用场景:玩具,智能家居,工业控制,智能插座,仪器仪表尺寸:15x11x2mm
传输速率:8Kbps调制模式:FSK有效通信距离:100m
比特率:115200-115200bps
