  1. 首页 > 通讯模组 > Bluetooth \ BLE > TI
  • RC2640A

RC2640A

芯片方案:CC2640R2

蓝牙协议:BLE 5.2

通讯距离:1-100m

发射功率:+5dBm

接收灵敏度:-97dBm

产品尺寸:16*11*2mm

产品简介:主从同时多连高速透传

产品简介:RC2640A 是基于TI公司 CC2640R2F 芯片研发的低功耗蓝牙(BLE)射频模块,可广泛应用于短距离无线通信领域。具有功耗低、体积小、传输距离远、抗干扰能力强等特点。

概述特点

RC2640A模块是基于TI德州仪器公司CC2640R2L芯片设计的微小型蓝牙5.0/4.2(BLE)主从一体透传通信模块,可广泛用于短距离无线通信领域,具有功耗低、体积小、传输距离远、抗干扰能力强等特点。这款蓝牙模块可以作为通过串口连接MCU传递数据给智能终端,还可以直接驱动IO,提供PWM信号,采集ADC信息等。


项目指标
芯片型号CC2640R2L
工作电压1.8V 至 3.8V,推荐为 3. 3V
工作频段2402 MHz ~ 2480MHz
最大发射功率-21 dBm ~ +2 dBm (正常为 0 dBm 输出)
接收灵敏度-97dBm
GPIO 数量10 个
RAM20KB
Flash128KB
频率误差±20 kHz
工作温度-40℃ ~ +85℃
储存温度-40℃ ~ +125℃






主从一体

利用主从一体特性,可实现多级拓扑网络结构

RF-BM-4044B2(图5)

配置方式

支持AT指令 √在线配置 √远程复位


实测功耗

从不以理论值代替实际值宣传









事件

平均电流
(小壁虎测量*3 默认)

开启 EN 内部
上拉

平均电流
(小壁虎测量*3 默认)

关闭 EN 内部
下拉

持续时间测试条件/备注
模块睡眠功耗2.71uA2.71uA92.2SEN 为高电平
广播 393.11uA163.54uA93.1S广播周期 200ms
广播 238.67uA36.11uA92.7S广播周期 1000ms
广播 228.44uA9.41uA92.4S广播周期 5000ms
连接事件626.13uA423.13uA97.9S连接间隔 20ms
连接事件347.57uA124.72uA93.4S连接间隔 100ms
模块接收串口数据
并发送给 APP
1.39mA1.18mA94.4S(20bytes,10 次/秒)
连接间隔 100ms
模块接收APP数据并发送给 MCU1.34mA1.12mA96.1S(20bytes,10 次/秒)
连接间隔 100ms



蓝牙5.0之传输速度

两倍于蓝牙4.2传输速度


蓝牙5.0之传输范围

四倍于蓝牙4.2通信距离


蓝牙5.0之传输数据

八倍于蓝牙4.2传输数据


Beacon功能

支持全功能Beacon 并可远程配置模块参数


防劫持加密

可以有效防止被非授权移动设备连接到此模块



快速连接

30ms即可连接

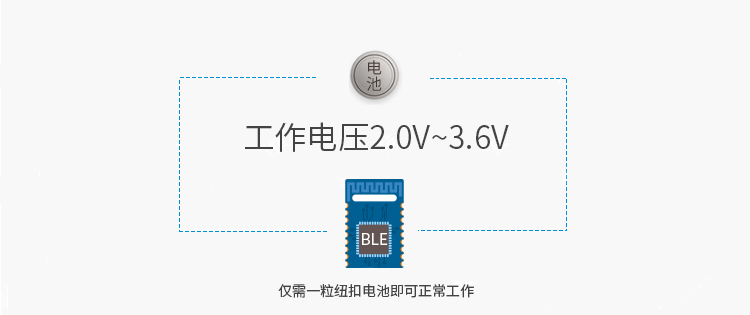

宽电压

更宽的电压适用范围


自定义数据包

客户可根据自身需求自定义数据包长度





引脚图







模块脚位序号模块脚位名称芯片脚位名称输入/输出说明
Pin1GND模块地 GND
Pin2VCC模块电源正极 1.8V~3.8V
Pin3TMSI/O接 XDS 仿真器 TMS
Pin4TCKI/O接 XDS 仿真器 TCK
Pin5RST复位输入脚,低电平有效,无内部上拉
Pin6ENP06I模块使能控制线(低电平有效)
0:模块开始广播,直到连接到移动设备
1:无论模块当前状态,立即进入完全睡眠状态
(0.1uA)
Pin7P09I/O
Pin8GND模块地 GND
Pin9GND模块地 GND
Pin10P08I/O恢复出厂设置触发
模块上电后保持此引脚低电平 5s ,系统会恢复部分
参数(浅恢复),若保持 20s 以上则将会恢复全部参
数(深度恢复)(见《系统复位与恢复》系统复位与
恢复章节)
Pin11P07I/O
Pin12链路指示P05O链路指示
0:蓝牙已连接
1:蓝牙未连接
Pin13广播指示P04O广播指示
0:开启广播
1:关闭广播
Pin14BRTSP03
作为数据发送请求(用来唤醒模块)
0:主机有数据发送,模块将等待接收来自主机的数
据,此时模块不睡眠
1:主机无数据发送,或主机数据发送完毕之后,应
该将此信号线置 1
Pin15BCTSP02O数据输入信号(用来唤醒主机,可选)
0:模块有数据发送到主机,主机接收模块数据
1:模块无数据发送到主机,或模块数据发送完毕之
后,会将此信号置 1
Pin16TXP01O模块串口发送端
Pin17RXP00I模块串口接收端
Pin18NC




设计·仿真

良好的性能来源于全局仿真介入

真正的好产品 都是“精打细算”设计而出,强大的设计能力才能做出好产品

RF-BM-4044B2(图21)

设计·天线

天线是通信系统关键环节

好的天线是通信系统稳定的核心竞争力

RF-BM-4044B2(图22)

实力认证

九年技术积累 领跑无线行业

RF-BM-4044B2(图23)RF-BM-4044B2(图24)RF-BM-4044B2(图25)
