1. 概述

1.1. 介绍

       RC2300A是智汉科技RF Crazy®开发的一款超低功耗、高性能、低成本的无线射频收发模块。它适合于各种140至1020MHz的OOK、（G）FSK无线应用。RC2300A的高集成度，简化了系统设计中所需的外围物料。高达+20dBm输出功率及-121dBm的灵敏度优化了应用的链路性能。它支持多种数据包格式及编解码方式，使得它可以灵活的满足各种应用对不同数据包格式及编码的需求。另外，RC2300A还支持64-byte Tx/Rx FIFO，丰富的GPIO及中断配置，Duty-Cycle运行模式，信道侦听，高精度RSSI，低电压检测，上电复位，低频时钟输出，手动快速跳频，静噪输出等功能，使得应用设计更加灵活，实现产品差异化设计。

RC2300A工作于1.8V至3.6V。当达到-121dBm灵敏度的时候仅消耗8.5mA电流，超低功耗接收模式可以进一步降低芯片的接收功耗：以13dBm输出是仅消耗23mA发射电流。

1.2. 特性

•  频率范围：127至1020MHz

•  调制解调方式：OOK, (G)FSK 和(G)MSK

•  数据率： 0.5 至 300 kbps

•  灵敏度： -121 dBm 2.0kbps, F RF = 433.92 MHz；-111 dBm 50kbps, F RF = 433.92 MHz

•  电压范围：1.8 至 3.6 V

•  发射电流：23 mA @ 13 dBm, 433.92 MHz, FSK；72 mA @ 20 dBm, 433.92 MHz, FSK,

•  接收电流：8.5 mA @ 433.92 MHz, FSK

•  支持超低功耗接收模式

•  睡眠电流：

   300 nA, DutyCycle = OFF

   800 nA, DutyCycle = ON

•  3-wire SPI 接口

•  支持直通及包模式

•  可配置包处理机及 64-Byte FIFO

•  不归零，曼切斯特，数据白化编解码

•  支持前向纠错

1.3. 应用领域

•  标签读写器

•  无线传感器节点

•  遥控钥匙进入

•  遥控及安防系统

•  工业监控及控制

•  ISM 波段数据通讯

•  家居安防及楼宇自动化

•  自动抄表

1.5. 参数

2. 模块尺寸与引脚定义

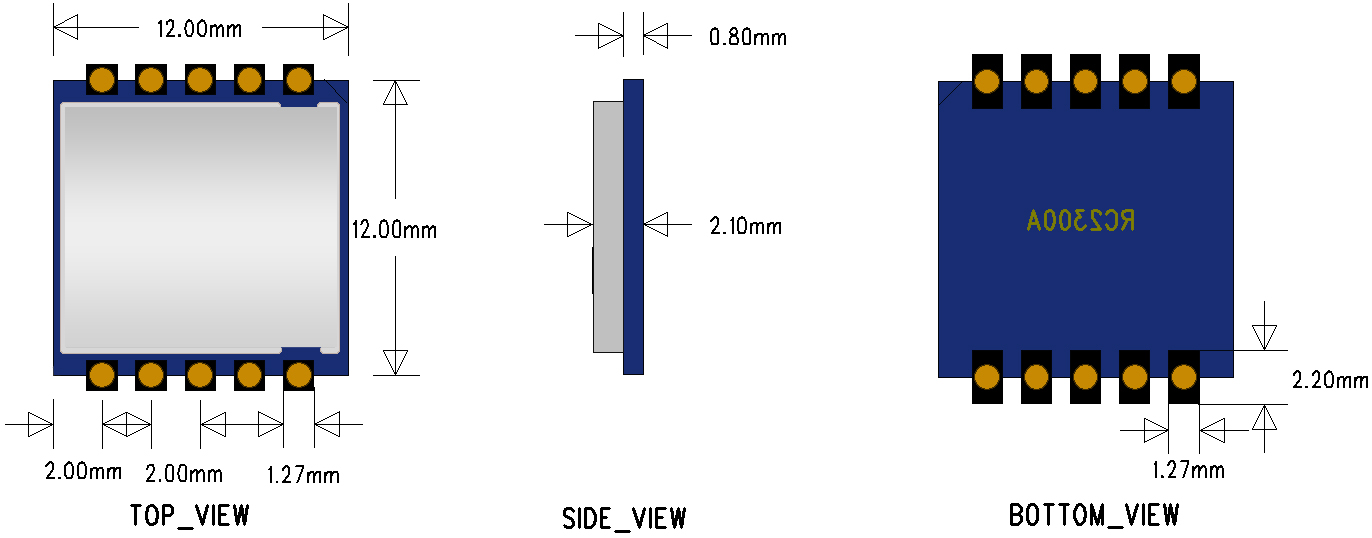

图 3. RC2300A 尺寸图

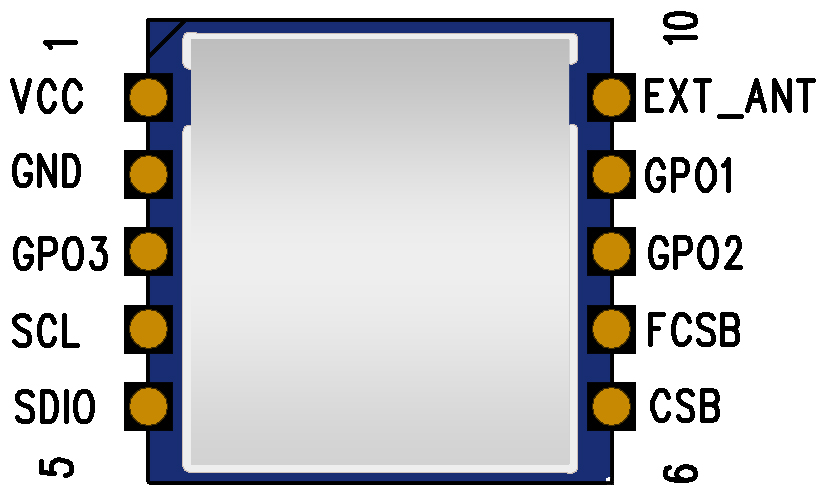

图 4. RC2300A 引脚定义图（Top View）

引脚定义表
